Разработка, изготовление и поставка оборудования для получения металлических нанопорошков методом электрического взрыва проводника.
Метод основан на нагреве, плавлении и разрушении отрезка проводника импульсным током с последующей конденсацией продуктов разрушения.
Исследование процесса позволило разработать установку для получения нанопорошков методом ЭВП – «УДП – 10» (ТУ 27.90.11-001-80064280-2021 «Установки для получения нанопорошков методом электрического взрыва проводника УДП-10»)
В зависимости от химического состава проволоки и газовой среды в которой осуществляется процесс, можно получать металлические нанопорошки, оксиды, нитриды, карбиды металлов. Исходное сырье – металлическая проволока диаметром 0,2 - 0,4 мм.

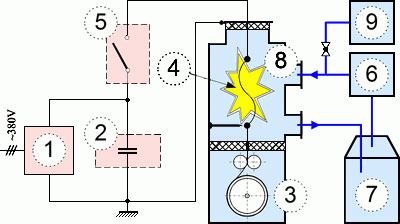

От высоковольтного источника питания (1) заряжается ёмкостной накопитель энергии (2). Механизм подачи проволоки (3) обеспечивает автоматическую установку взрываемого отрезка проволоки (4) между двумя электродами. Как только отрезок проволоки займет заданное положение, включается коммутатор (5), происходит разряд накопителя на этот отрезок проволоки, и он взрывается. Продукты взрыва конденсируются в наноразмерные частицы. Образовавшийся порошок вместе с буферным газом перемещаются системой циркуляции (6) в фильтр-накопитель (7), и отделяются от буферного газа. Полученный продукт пассивируется и поступает на дальнейшую переработку.
Перед началом работы внутренний объем установки: взрывная камера (8), механизм подачи (3), система циркуляции (6), фильтр-накопитель порошка (7), трубопроводы - вакуумируется, а затем заполняется требуемой газовой атмосферой. Эти функции выполняет система газового снабжения (9).

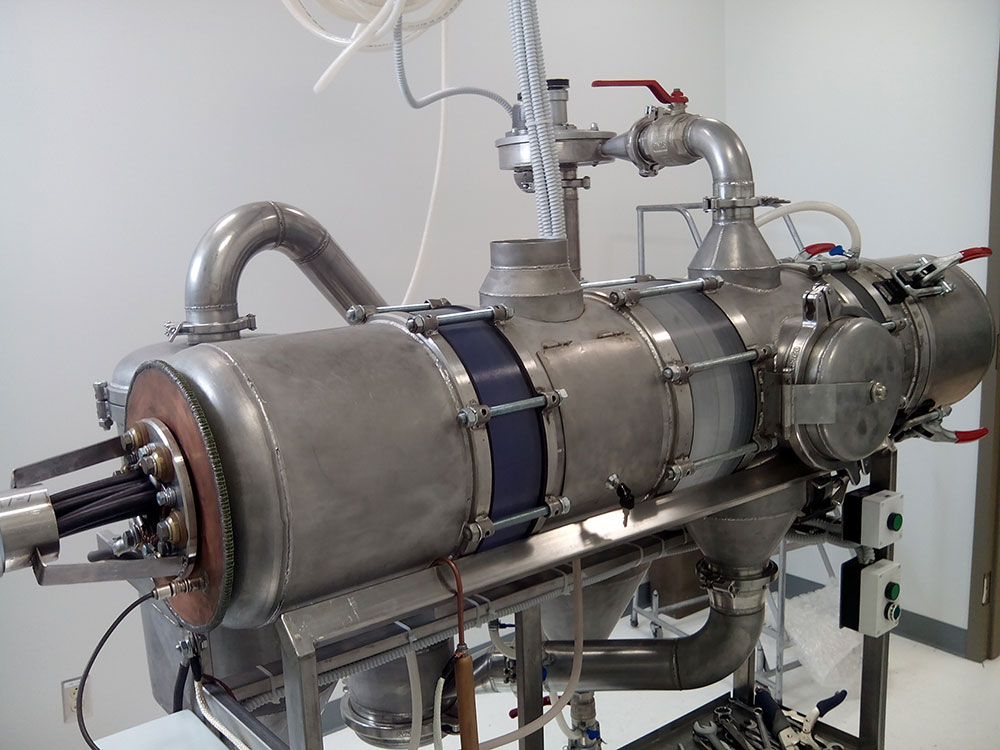

Установка состоит из пульта управления, генератора импульсных токов и технологического модуля
| Параметр | Значение |
|---|---|
| Габариты* | 565×620×136 мм |
| Вес* | 25 кг |
| Параметр | Значение |
|---|---|
| Электроснабжение | 3 фазы, ~380/220 ±10% В, 50 Гц |
| Потребляемая мощность | 3 кВт |
| Режим работы | периодичный |
| Максимальная амплитуда зарядного напряжения | 35 кВ |
| Максимальная амплитуда импульса тока | 100 кА |
| Рабочее напряжение | ≤ 35 кВ |
| Рабочий ток | ≤ 50 кА |
| Частота следования импульсов | ≥ 1Гц |
| Габариты* | два шкафа 690×490×1050 мм |
| Вес (общий)* | 200 кг |
| Параметр | Значение |
|---|---|
| Максимальное рабочее давление | 0,3 МПа |
| Состав рабочей среды | воздух; Ar; N2; He |
| Диапазон диаметра взрываемого проводника | от 0,2 до 0,4 мм |
| Диапазон длин взрываемого проводника | от 40 до 150 мм |
| Максимальная загрузка проволоки | до 4 кг** |
| Максимальная производительность | до 500 г/ч** |
| Габариты* | 1730×820×1820 мм |
| Вес (общий)* | 350 кг |
* - габариты и вес установки может быть изменен
** - в зависимости от материала получаемых нанопорошков
